全國職業院校汽車鈑噴專業實訓場地設計與規劃

隨著汽車市場經濟的發展，汽車車身修復已成為新的朝陽行業。并在2009年全國職業院校技能大賽中被確定為新的比賽項目。技能大賽在國家教育部大力推動下，鈑噴專業如雨后春筍得到空前的發展，雖然國內較多的交職院校都已開辦鈑噴專業并具備承辦所在分賽區比賽的能力，可是在專業深入開展與承辦鈑噴比賽的經驗不足，隨之出現尷尬局面。 珠海市龍神有限公司總結近幾年來的經驗，希望對各職業院校能更有效地展開鈑噴專業，以及承擔“全國職業院校技能大賽汽車維修鈑噴”分賽區競賽工作能有所幫助。

龍神公司是一家擁有17年行業經驗，專業汽車鈑金、噴漆及美容產品供應商。多年來，公司憑著專業&信譽的經營理念，在全國汽修市場得到了廣大客戶的鼎力支持和真誠合作, 憑借多年豐富的外貿經驗，贏得了良好的信譽。龍神公司和廣東科學技術職業學院于2006年共同開設了“汽車整容工藝及裝備專業”，成為國內本行業首個三年制大專學歷教育專業。

圖1“ 汽車整容工藝及裝備專業”揭派牌儀式圖2：“龍神公司華東鈑噴培訓基地” 在山東德州汽摩學校正式掛牌成立

自2009年“全國職業院校技能大賽汽車維修鈑噴”項目首屆正式成為大賽項目，龍神公司積極參與其中，曾配合廣東、廣西以及山東等各省分賽區策劃、籌備工作，并取得圓滿成功。圖3:2010年全國職業院校技能大賽汽車維修圖4:2010年全國職業院校技能大賽汽車維鈑金、噴漆”項目廣東分賽區開幕式修、鈑金、噴漆”項目山東分賽區開幕式

圖5：分賽區選手選拔賽進行時圖6：選拔賽中選手正在進行噴漆項目比賽

珠海市龍神有限公司特借此機會，與大家分享在汽車鈑噴技能競賽賽場建設與規劃布置等方面經驗，共同服務于“全國職業院校技能大賽汽車維修鈑噴項目”。具體方案如下： <一>、場地要求：

  1. 車身修復比賽場地要求：
  2. 各分賽區承辦院校必須選擇自己校區作為競賽場地，室內面積不少于30m×15m空場地；
  3. 保證室內光線充足，環境整潔，無噪音干擾；賽場應具備380V，70A和220V，16A電源，電源與場地不超過10米距離，以保證比賽的正常進行。氣源要求0.6-0.8Mpa，要求安裝專業油水分離器或隔水油霧器，保證空氣干燥、無塵、無水、無漏氣，每個工位保證留出2個氣源接頭。
  4. 賽場大門口可搭建跨度大于15米的競賽宣傳拱門，賽場道路兩旁可擺放道旗；
  5. 賽場同時應具備舉行開幕、閉幕等場地。
  6. 賽場內提供比賽用品存放地，及選手休息待賽和臨時醫務區等；
  7. 賽場附近應提供具備50-70人的就餐點。
  1. 涂裝比賽場地要求：

1）壓縮機最好為螺桿式，15 KW以上，每分鐘供氣量不小于2立方米。 2） 各比賽工位要留有壓縮空氣出口2個，連接工具的壓縮空氣軟管要求內徑不小于8毫米，長度每根不少于10米，軟管最好能具備防靜電功能； 3）空氣壓力要求0.6-0.8Mpa，要求安裝專業精密過濾器，保證壓縮空氣干燥、無塵、無水、潔凈，過濾精度應達到0.01微米;4）比賽場地要求至少1臺烤房，烤房內照明完好，視窗清潔，通風正常，最好應具備二面觀測窗 5）準備4臺以上紅外線短波烤燈，保證連續工作時間能達到1小時以上。

<二>、工位要求：管路、氣路： 對壓縮空氣供氣管道的要求

材質專業：保障管道提供的壓縮空氣無銹、無水，管材具有抗油、抗老化、韌性強的功能

管道建議采用壓縮空氣專用的PVR硬塑管及管件，純正的PVR管材在國內已進行了“落錘沖擊試驗”、“二氯甲烷 浸漬”、抗溫及脆性破壞等測試認證。可以要求提供認證文件。環保美觀:

管道不生銹，不產生異味或有害氣體，外觀天藍色。 3）合理設計： 整個壓縮空氣主管路設計成全封閉環形，以保證各供氣點氣壓的均衡。并對主管路實行分區 分段控制 ，可在不停產的情況下進行檢測及維護工作。

合理的布局圖

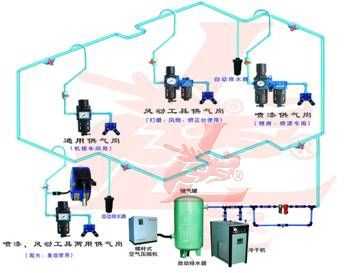

圖7:合理的壓縮空氣環繞式布局圖

設備工具要求：

注：（以下項目工位為單一標準工位配置，根據具體參賽人數與實際情況進行不同程度增設）

鈑金修復類別：

門板修復工位

工具設備：雙向鈑噴架、工作臺/工具車、外形拉伸修復機 、專業級自吸塵磨灰機、干磨砂紙、吹塵槍、手動鈑金整形套裝、砂帶機、銼刀、金屬鋼尺、大力鉗、直角尺、垃圾桶 耗材及勞保： CAMRY門板蒙皮內骨架、CAMRY門板蒙皮、砂帶、油性筆、鈑金工作服、工作帽、防塵眼鏡、活性炭口罩、耳塞、棉手套、鈑金工作鞋、清潔無紡布

圖8:門板修復工位展示

氣體保護焊工位

工具設備：工作臺、焊接臺架、臺鉗工作臺、氣體保護焊設備、混合氣、焊絲、焊頭防堵塞劑 大力鉗、老虎鉗、游標卡尺、直角尺、油性筆 耗材及勞保：清潔虎紋布、鋼片、焊接面罩、工作服、焊接手套、棉手套、護膝、工作鞋、垃圾桶（鐵制）

圖9:二保焊工位展示

電阻點焊工位 工具設備：氣體保護焊設備、混合氣、焊絲、焊接臺架、臺鉗工作臺、焊頭防堵塞劑、工作臺、大力鉗 老虎鉗、游標卡尺、直角尺 耗材及勞保：油性筆、清潔虎紋布、鋼片120*75*1MM（無孔）和120*75*1MM（有一個0.8MM孔）焊接面罩、工作服、焊接手套、棉手套、護膝、工作鞋、垃圾桶（鐵制）

  • 圖10:電阻點焊工位展示

    電子測量系統工位

    工具設備：車身校正儀、車身電子測量系統 耗材及勞保：棉手套、工作服、防塵眼鏡

    圖11:車身電子測量工位展示

    噴涂修復類別：

    無塵干磨工位

    工具設備：工作臺、舊輪胎外皮、車門皮、移動式無塵干磨系統、專業級自吸塵磨灰機、干磨工具柜、方形手磨器、打磨緩沖墊6鋼片刮灰刀、調灰板、鈑金原子灰、小噴壺、碳粉式指導層、吹塵槍、螺旋管、切紙架、紅外線烤燈、桌布、廢料回收桶 耗材及勞保：干磨砂紙、清潔無紡布、噴漆防護服、抗稀料手套 、標準雙濾芯面罩、防護眼鏡、棉紗手套

    圖12:打磨工位展示

    調漆工位

    工具設備：油漆攪拌器、調漆工作臺、調漆稀料、電子稱、調漆棒、調漆杯、調漆尺、烘烤箱、測色燈箱 粘度計、漆膜測厚儀、光澤度儀、臉部應急沖洗盆、噴槍清洗機 耗材及勞保：底漆固化劑、中途底漆、色母、面漆固化劑、稀料、一次性紙漏斗、對色卡、清潔無紡布 腹膜噴漆防護服、防漆霧眼鏡、標準雙濾芯面罩、抗稀料清潔手套

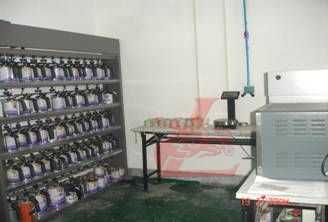

    圖13:調漆工位展示

    面漆噴涂工位

    工具設備： 烤漆房、防靜電噴漆軟管、溶劑回收機、紅外線烤燈、底漆噴槍、面漆噴槍 多角度工件架、上壺噴槍架 耗材及勞保：標準粘塵布、藍孔除油布、吹塵槍、噴漆防護服

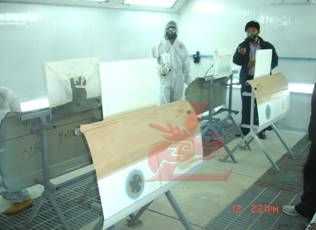

    圖13:噴漆工位展示

    <三>、競賽相關籌備工作：

      1. 比賽工單及評分標準；
      2. 相關項目裁判員及現場工作人員；
      3. 現場布置（開、閉幕式）及統籌人員
      4. 后勤工作人員（休息、用餐）；

    <四>、結束語： 近年來，職業教育中的技能訓練越來越受到重視，龍神也與多所職業院校進行了校企合作與交流，協助鈑噴專業建設、提供鈑噴配套設備服務、實操場地規劃、課程課件設置、師資力量培訓、技能大賽賽前鈑噴強化培訓；多次全權冠名贊助技能大賽車身修復涂裝項目，為大賽提供場地規劃設計、涂裝設備、耗材及技術指導，今后還將陸續支持贊助全國各地的職業院校技能大賽，從而推動汽車運用與維修專業人才的培養工程；促進辦學模式創新，形成“校企合作、攜手競技、培養適用人才”的長效機制。
